產品簡介
----------------------------------------------------------------------

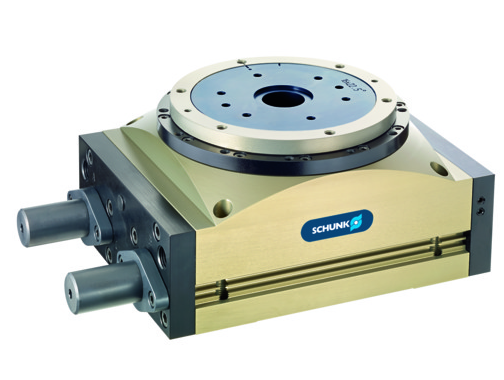

德國雄克schunk旋轉單元 SRU 12.2-W-4 0356852系列
技術參數 SRU 12.2-W-4
ID
0356852
旋轉角度 [°]
180
端位置調整 [°]
90
終端終點位置阻尼
彈性體
扭矩 [Nm]
0.6
中間位置數量
無
防護等級 IP
65
重量 [kg]
0.44
流體消耗量（2×額定角度） [cm?]
11.8
額定工作壓力 [bar]
6
***小工作壓力 [bar]
4.5
工作壓力 [bar]
8
連接軟管直徑
3 x 1.8 x 0.6
流體通道數量
4
流體通道的壓力 [bar]
8
***環境溫度 [°C]
5
環境溫度 [°C]
90
重復精度 [°]
0.07
ISO 清潔室等級
5
長度 X [mm]
120
寬度 Y [mm]
39
高度 Z [mm]
49.5
力矩 My max. [Nm]
4
軸向力 Fz max. [N]
330
部分型號列舉：
SCHUNK 302291 SWA-001-000-000
SCHUNK 302308 SWA-005-000-000
SCHUNK 302317 SWA-011-000-000
SCHUNK 302323 SWA-020-000-000
SCHUNK 302327 SWA-021-000-000
SCHUNK 302343 SWA-040-000-000
SCHUNK 30074965 SWA-040-P18-R26
SCHUNK 302347 SWA-041-000-000
SCHUNK 302363 SWA-060-000-000
SCHUNK 302371 SWA-071-000-000
SCHUNK 302391 SWA-076-000-000
SCHUNK 302411 SWA-110-000-000
SCHUNK 302453 SWA-150-000-000
SCHUNK 302441 SWA-160-000-000
SCHUNK 302471 SWA-300-000-000-000-000
SCHUNK 302290 SWK-001-000-000
SCHUNK 302307 SWK-005-000-000
SCHUNK 302316 SWK-011-000-000
SCHUNK 302318 SWK-011-SIP
SCHUNK 302322 SWK-020-000-000
SCHUNK 302325 SWK-020-SIP
SCHUNK 302326 SWK-021-000-000
SCHUNK 302328 SWK-021-SIP
SCHUNK 302342 SWK-040-000-000
SCHUNK 30074964 SWK-040Q-P18-R26W-SG
SCHUNK 302345 SWK-040-SIP
SCHUNK 302346 SWK-041-000-000
SCHUNK 302348 SWK-041-SIP
SCHUNK 302362 SWK-060-000-000
SCHUNK 302365 SWK-060-SIP
SCHUNK 302370 SWK-071-000-000
SCHUNK 302375 SWK-071-SIP
SCHUNK 302392 SWK-076-000-000-SG
SCHUNK 302412 SWK-110-000-000-SM
SCHUNK 302452 SWK-150-000-000
SCHUNK 302455 SWK-150-SIP
SCHUNK 302440 SWK-160-000-000-SM
SCHUNK 302470 SWK-300-000-000-000-000
SCHUNK 302475 SWK-300-SIP
主要產品編輯
1.自動化夾持系統
自動化夾持系統
自動化夾持系統 [2]
包括自動抓取模塊、轉位模塊、直線模塊、機器人附件以及客戶專用解決方案。
其中標準機械手和抓取模塊產品系統豐富，被廣泛應用于各種工業領域。其驅動方式分為氣動驅動和電動驅動。包含數十個標準系列近二百種規格。在這些抓取模塊中有二指平動機械手，二指張角式機械手以及三指定心機械手。其抓取重量從數克至數百公斤不等。
2.模塊化工件夾持系統
該系統由TANDEM氣動夾具、KONTEC機械式夾具和VERO-S零點快換夾持系統等產品系列組成。其中雄克開發的Vero-S零點快換系統，因其更高的夾持力、完全的密封及免維護特性、高效的短錐定位設計、整個不銹鋼材料選擇，特別適用于切削加工的高效、高精度夾持。同時與機床商合作，已經在國內的發動機缸體、缸蓋加工中實現直接的夾持，僅通過錐形定位銷及拉緊模塊組合，一次裝夾，五面加工，其夾具結構亦極大的簡化。
3.卡盤
此類產品包括動力卡盤、手動卡盤以及中心架等。雄克公司曼根（Mengen）分廠具有數十年設計生產車床卡盤類產品的經驗。雄克高速動力卡盤具有夾持精度高、磨損小、夾緊力大而穩定、動平衡好的特性，特別適用于高速CNC車床。
ROTA THW plus 獨特的模塊化防護套筒系統，為車床卡盤減少設置時間。ROTA NCO 三爪動力卡盤（沒有卡盤通孔）將的卡爪行程與的夾持力結合在一起。已經在立式車床上大受歡迎。 ROTA 2B堅硬雙爪用于強有力的切削加工。ROTA-S plus居于領先地位的手動卡盤，帶有創(chuàng )新型卡爪快換系統。大通孔以及的回轉精度和重復精度，使它既可用于旋轉加工也可用于固定加工，應用靈活多樣。
4.刀柄
TOTAL TOOLING 雄克全方位刀具系統夾持方案：統一供應精密刀具夾持系統、通用刀具及動平衡技術。廣泛覆蓋了各種用戶要求和加工任務。
液壓刀柄
液壓刀柄 [3]
TENDO 靜壓膨脹式刀柄
TRIBOS 應力鎖緊式刀柄
SINO 減振型強力刀柄
CELSIO 熱縮刀柄
5.卡爪
1200 多種標準型號卡爪可適用于各種車床，用高品質鋼和鋁制成。
雄克公司在開發和生產標準卡爪和特種卡爪方面有著幾十年之久的經驗和能力，并借此成為各種類型夾持技術領域中***理想的合作伙伴。
6.特殊的液壓膨脹夾持技術
液壓膨脹式夾持技術多方面適用于工件或刀具夾持，既可用于外圓夾持也可用于內圓夾持。典型的用途是應用在車削、銑削、磨削和腐蝕領域。液壓膨脹式夾持技術大多用于金屬和木材工業以及模具制造和醫藥技術行業。
中國發展編輯
雄克在中國
雄克精密機械貿易（上海）有限公司是德國雄克在中國的全資子公司，并在全國范圍內設置了14個直屬辦事處，更好的服務中國市場。
2012年榮格技術創(chuàng )新獎
VERO-S零點快換夾持系統
VERO-S快換夾持系統是采用不銹鋼材料制作的一種夾具，被廣泛應用于3 軸、4軸及5軸加工中心，多用于小批量，多品種加工及自動化上下料系統，具有效率高，操作靈活，定位快速，重復定位精度高（在0.005mm內），夾緊力大（夾持力40KN）的特點。
6軸球形模塊化機器人
雄克此款6軸球形模塊化機器人從***個關節至***末端的抓取機構都采用緊湊型設計，在很小的空間范圍內可自由伸縮，動作自如。其核心部件是由三個高度集成的球形模塊Powerball ERB組成，每個模塊具有兩個旋轉軸，模塊內集成了電氣控制板，編碼器，驅動，剎車等，而且每個模塊的加速度，位移，速度和扭矩等都可獨立調節控制。
此機器人自重相當輕，但負載卻很大，重量/負載比為2：1，這也是世界上效的輕型機器人。這種6軸球形模塊化機器人使用的電壓為直流24V，平均功率在80W以?xún)?。重復定位精度?.06mm，可有效滿足一些高穩定，高要求的檢測和測試應用的需求。智能化的設計，高安全性，防碰撞系統，可在人群中自由穿梭，通過開放式的總線通訊，可快速地和現有的控制系統集成。操作簡單，使用一臺PC機或遠程控制手柄即可。
